Minifog ProCon XP High Pressure Water Mist System
Hệ thống phun sương nước áp suất cao Minifog ProCon XP Hệ thống phun sương nước áp suất cao Minifog ProCon XP cung cấp khả năng chống cháy tuyệt vời cùng với mức tiêu thụ nước chữa cháy tối thiểu, ví dụ: cho các hệ thống trong không gian hạn chế. Minifog ProCon XP sử dụng khoảng. Lượng nước chữa cháy ít hơn 95% so với hệ thống chữa cháy phun nước thông thường. Mức tiêu thụ nước chữa cháy cực thấp này giúp giảm thiểu nguy cơ hư hỏng do nước và biến dạng nhiệt của các bộ phận máy nóng. Bộ cấp nước có thể được thiết kế ở dạng nhỏ gọn hơn. Điều này giúp tiết kiệm không gian, chi phí tại chỗ và giúp việc trang bị thêm dễ dàng hơn. Ưu điểm trong nháy mắt
- Minifog ProCon XP bảo vệ động cơ, tua-bin và các thiết bị khác
- Các khoản đầu tư đáng kể được bảo vệ và có thể ngăn chặn thời gian ngừng hoạt động lâu dài và tốn kém
- Việc sử dụng nước có nghĩa là không cần có biện pháp an toàn và sức khỏe cụ thể nào để bảo vệ con người khỏi chất chữa cháy
- So với các hệ thống phun nước cổ điển, Minifog ProCon XP giảm mức tiêu thụ nước tới 95% Minifog ProCon XP cung cấp khả năng bảo vệ không gian rộng lớn với kích thước lên tới 2.430m³ và chiều cao lên tới 13,5m
- Hệ thống Minifog ProCon XP có thể được thiết kế như một hệ thống đa vùng ngay cả khi nước được cung cấp qua pin xi lanh
- Tăng cường bảo vệ chống lại sự tái sinh: Công nghệ ConstantFlow giữ cho áp suất hệ thống không đổi trong suốt thời gian vận hành ngay cả khi nước được cung cấp qua pin xi lanh
- Việc sử dụng công nghệ phát hiện và điều khiển cháy Minimax đã được kiểm chứng tốt đảm bảo khả năng tương thích tối ưu của các thành phần hệ thống điện và cơ khí
Thiết kế và lắp đặtLà một trong những nhà cung cấp dịch vụ trọn gói hàng đầu thế giới trong lĩnh vực phòng cháy chữa cháy, Minimax không chỉ phát triển, sản xuất và cung cấp đầy đủ các linh kiện công nghệ – từ đầu dò đến vòi phun – cho hệ thống phun sương nước áp lực cao Minifog ProCon XP mà còn xử lý toàn bộ việc quản lý dự án, bao gồm lập kế hoạch, lắp đặt và vận hành cũng như dịch vụ hậu mãi, để đảm bảo phòng cháy chữa cháy tối ưu và nhất quán từ một nguồn duy nhất. Thi công hệ thống chữa cháy phun sương nước áp lực cao Về cấu trúc và chức năng, hệ thống Minifog ProCon XP giống hệ thống chữa cháy phun nước cổ điển. Hệ thống được tạo thành từ một hoặc nhiều khu vực với các phân khu khu vực tương ứng, đơn vị cấp nước và hệ thống phát hiện và điều khiển cháy.
- Optical alarm/ Báo động quang học
- Manual call point/ Nhãn điểm cuộc gọi
- Fire detection and extinguishing control panel/ Bảng điều khiển phát hiện và chữa cháy
- ProCon XP nozzle/ Đầu phun ProCon XP
- Selector valves/ Van chọn
- Engine test bed/ Giường thử động cơ
- Water supply unit/ Đơn vị cấp nước
- Fire detector/ Đầu báo cháy
- Acoustic alarm/ Báo động âm thanh
Chức năng của hệ thống chữa cháy phun sương nước áp lực cao
Công nghệ phát hiện và điều khiển chữa cháy

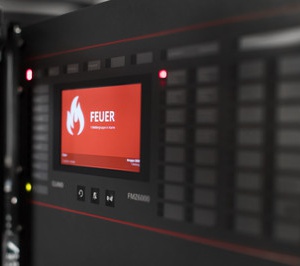

Lý tưởng nhất là các khu vực chữa cháy được giám sát bằng đầu báo lửa UniVario nhanh và đáng tin cậy, truyền tín hiệu đến bảng điều khiển phát hiện và chữa cháy FMZ6000 trong trường hợp hỏa hoạn. Ngoài ra, các vùng chữa cháy còn được trang bị bộ phát hiện nút nhấn điện để kích hoạt thủ công hệ thống Minifog ProCon XP. Trong trường hợp hỏa hoạn, bảng điều khiển phát hiện và chữa cháy sẽ kích hoạt bộ phận cấp nước và trong các hệ thống đa vùng, van chọn tương ứng. Đồng thời, nó kích hoạt báo động âm thanh và quang học và truyền tín hiệu đến một trạm thường trực.
Water supply/ Cấp nước
Thông thường, nước được cung cấp thông qua một máy bơm. Bộ máy bơm bao gồm chủ yếu là máy bơm ngắt, máy bơm cao áp và tủ điều khiển máy bơm. Tự động nạp nước vào bể chứa đảm bảo khả năng hoạt động không giới hạn. Đối với hệ thống một vùng, bơm cao áp được kích hoạt bằng tín hiệu từ bảng điều khiển và phát hiện cháy. Trong các hệ thống nhiều vùng, mạng lưới đường ống được đổ đầy nước đến các van chọn ở chế độ chờ. Một máy bơm jumper bổ sung – được điều khiển thông qua bộ truyền áp suất – duy trì áp suất không đổi khoảng. 14 bar, giảm nhanh khi mở van chọn trong trường hợp hỏa hoạn. Điều này được phát hiện bởi một máy phát áp lực. Sau đó bơm cao áp được kích hoạt thông qua tủ điều khiển bơm.
Extinguishing zones and zone partitioning/ Dập tắt vùng và phân vùng vùng

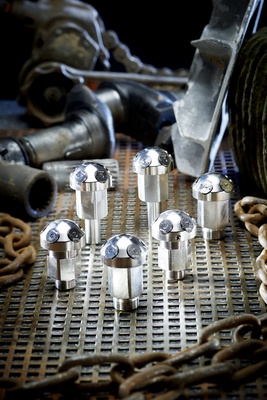

Mạng lưới đường ống với vòi phun ProCon XP bao phủ các phòng được bảo vệ. Xét rằng một vòi phun duy nhất có thể bảo vệ diện tích lên tới 21m2 trong khi sử dụng đường kính nhỏ, mạng lưới đường ống ít phức tạp hơn nhiều so với hệ thống phun nước cổ điển. Trong trường hợp hỏa hoạn, nước sẽ được phân tán qua tất cả các vòi phun ProCon XP được lắp đặt trong vùng chữa cháy. Ở áp suất từ 40 đến 90 bar, nước được phân bố đều ở dạng giọt rất mịn. Để đảm bảo đặc tính phun mong muốn, hệ thống Minifog ProCon XP sử dụng vật liệu chống ăn mòn như thép không gỉ; hơn nữa tất cả các vòi phun đều được trang bị bộ lọc và hệ thống sử dụng nước lọc. Hệ thống Minifog ProCon XP có thể được thiết kế dưới dạng hệ thống một vùng để chỉ bảo vệ một phòng hoặc là hệ thống nhiều vùng để bảo vệ hai hoặc nhiều vùng. Hệ thống đa vùng được trang bị van chọn, trong trường hợp xảy ra hỏa hoạn, được điều khiển bởi bảng điều khiển và phát hiện cháy, đảm bảo nước chỉ được phun ở những khu vực bị ảnh hưởng bởi đám cháy.
Ứng dụng
Tính phù hợp tuyệt vời của Minifog ProCon XP được chứng minh bằng nhiều thử nghiệm chữa cháy và ngăn chặn trong điều kiện thực tế. Cả VdS Schadenverhütung và FM Global đều đã thử nghiệm và chứng nhận các thành phần, thông số thiết kế và hiệu quả ngăn chặn của hệ thống. Các phê duyệt hệ thống của VdS Schadenverhütung và FM Global bao gồm các phòng máy, vỏ tuabin và các thiết bị phụ trợ có thể tích lên tới 2.430m3 và chiều cao lên tới 13,5m.
